製品仕様
確かな技術と安全性能で、極めて長い耐用年数を実現
NEXCOの基準をクリア
| 試験項目 | 適用基準・試験方法 | 性能試験規定値 | 性能 | 結果 |
|---|---|---|---|---|
| 音響性能 | JIS A 1416 | 音響透過損失 400Hzに対して25ｄB以上 1000Hｚに対して30ｄB以上 |
400Hz：30.1ｄB 1000Hｚ：36.8ｄB |
合格 |
| 耐風圧試験 （強度試験） |
試験法 901 | 透光部材の中心たわみ量が透光部材開口短辺の1/15以下 | 1/15以下 | 合格 |

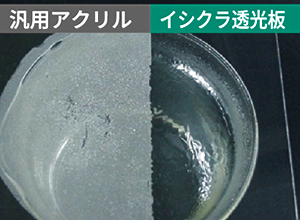

| 耐久試験 （JIS K 7350-２により5000時間の促進暴露の後に各試験を実施） |
JIS K 7373 | 黄色度（Y1）7以下 | 3.1 | 合格 |
| JIS K 7361-1 | 全光線透過率75％以上 | 91.3 | 合格 | |
| JIS K 7136 | 曇価の変化量（⊿H)10以下 | 1.0 | 合格 | |

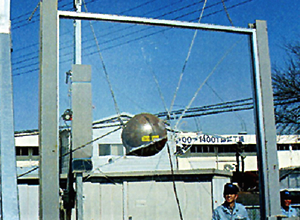

| 耐衝撃性試験 | 試験法 902 | 透光部材の飛散防止率99.0%以上 透光部材の破片最大重量1.0g以下 |
99.99% 0.22g |
合格 |
| 耐燃性能 | 試験法 904 試験法 906 |
耐燃性能を有すること | 12分間燃え抜け無し落下の有無無し | 合格 |
| 走行視環境性能 | 試験法 905 | A法：透視ひずみ試験（A法） 平均波高/平均波長≦1/140 B法：合否判定サンプルのひずみ以下 |
平均波長1/140以下に収まる | 合格 |
パネルサイズ（単位mm）
| 型番 | パネル寸法（高さ×長さ×厚さ） | ||
|---|---|---|---|
| SAP-2 | 1,000×1,960×95 | 最大サイズ | 2,000×3,960×95 |
| SAP-4 | 1,000×3,960×95 | 4,000×1,960×95 | |
アクリル性能（枠材/アルミ JIS H 4100 A6063Smm）
| 型番 | 名称 | 特長 | 厚さ | 重量（枠含む） |
|---|---|---|---|---|
| S8 | 強化アクリル | 超親水コート加工 | T= 8㎜ | 0.17kN/㎡ |
| C15 | 積層強化アクリル | 特殊積層加工 | T=15㎜ | 0.25kN/㎡ |
 |
 |
